Nous proposons une gamme complète d'étiqueteuses rotatives et linéaires, y compris des modèles OPP thermofusibles à 12/16/24 stations et des variantes d'autocollants adhésifs à 4/6/8/12/16/24 stations, conçues pour les applications de boissons, cosmétiques, pharmaceutiques et chimiques quotidiennes.

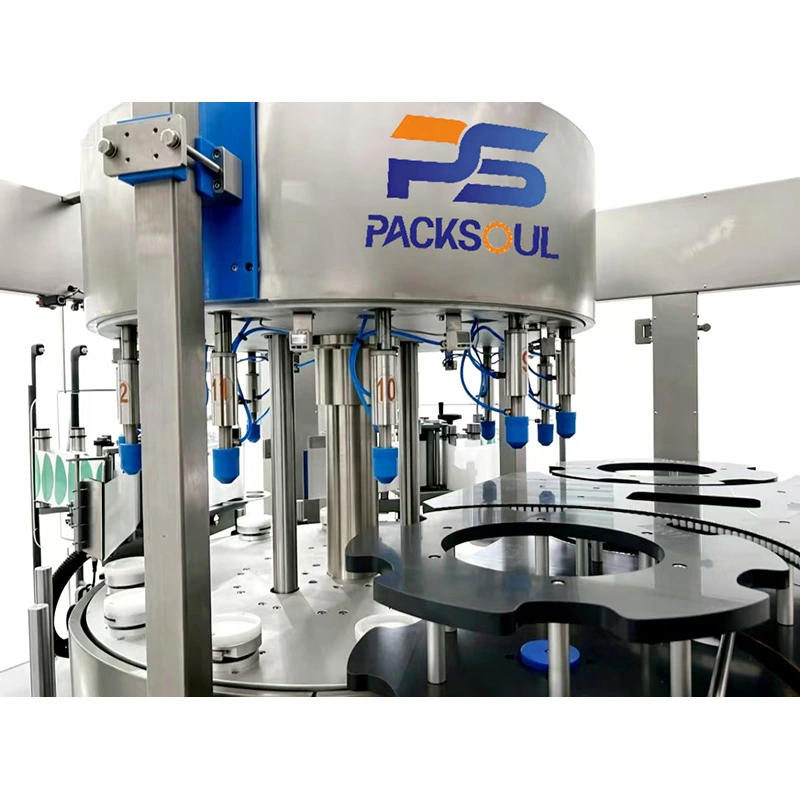

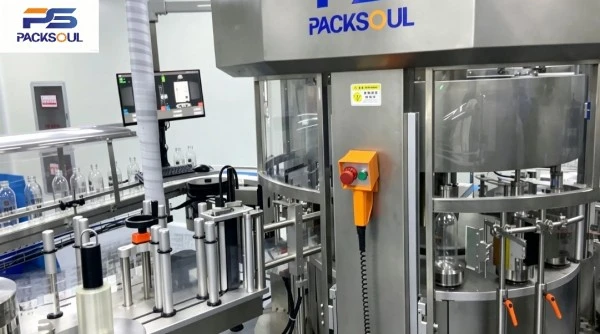

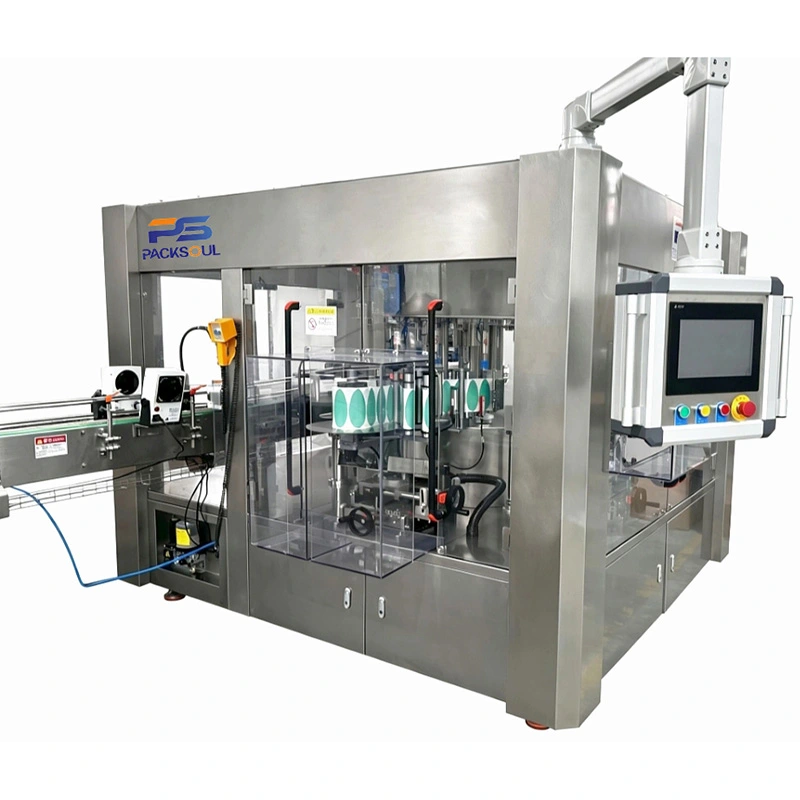

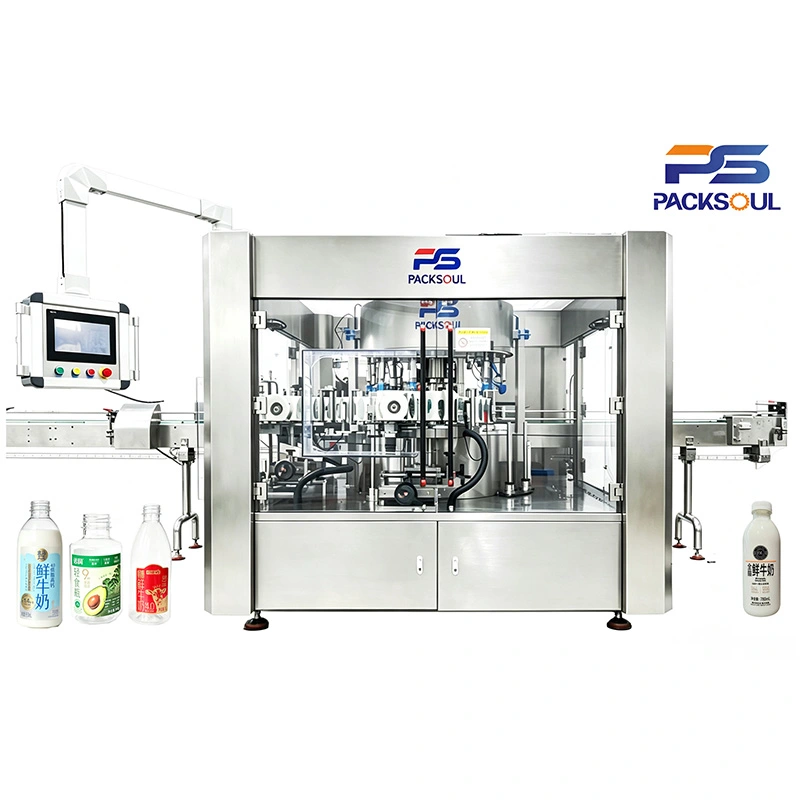

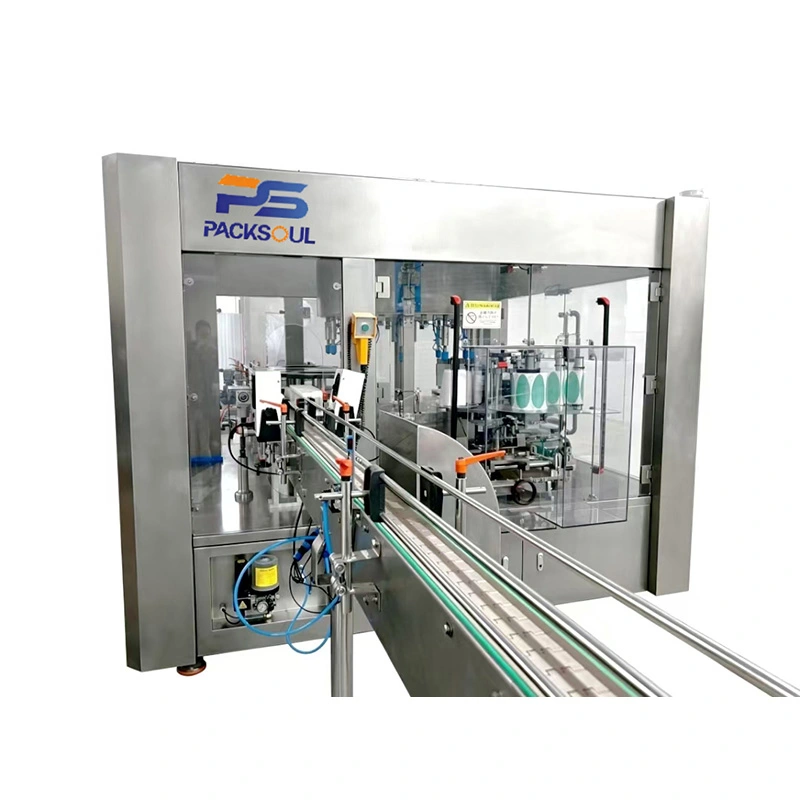

L'étiqueteuse auto-adhésive rotative pour bouteilles rondes est une étiqueteuse automatique à grande vitesse dotée d'un système de positionnement rotatif, spécialement conçue pour divers récipients ronds. Il peut appliquer des étiquettes simples ou doubles avec une grande précision de positionnement.
La machine se compose d'une plate-forme de base, d'un système de convoyeur, d'une table rotative, d'une station d'étiquetage, d'un système de positionnement servo et d'un système de commande électrique. Une roue en étoile de précision sépare les bouteilles, tandis que des porte-bouteilles indépendants à servomoteur contrôlent la vitesse et positionnent avec précision chaque bouteille au point d'étiquetage requis.
La machine peut fonctionner indépendamment ou s'intégrer à des lignes de remplissage et de bouchage. Il est largement utilisé pour la production en grand volume de bouteilles rondes dans différentes industries.

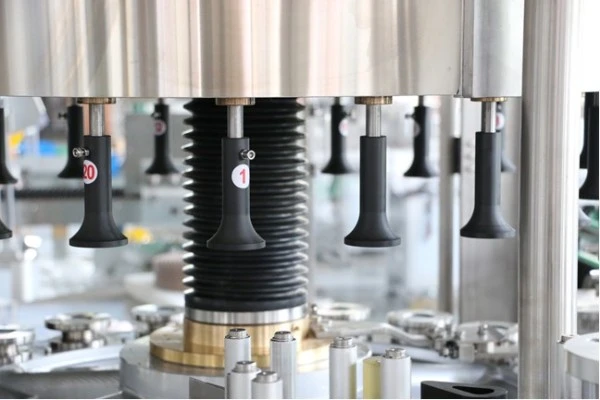

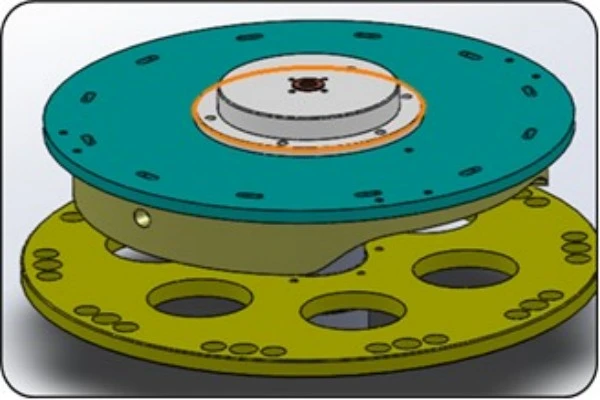

Conception rotative à 12 stations Disposition compacte de la machine avec alimentation et déchargement des biberons en ligne. Chaque porte-bouteille est servomoteur indépendamment pour un fonctionnement fluide et stable.
Le positionnement mécanique garantit un étiquetage précis à la position requise. Les porte-bouteilles réglables prennent en charge différentes tailles de bouteilles et de longues étiquettes.
La tête d'étiquetage prend en charge le réglage multidirectionnel. La position et l'angle peuvent être ajustés rapidement sans outils spéciaux.

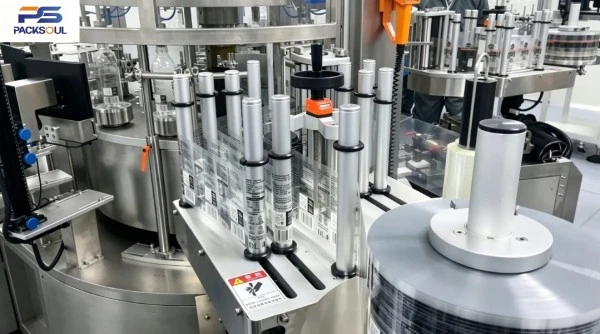

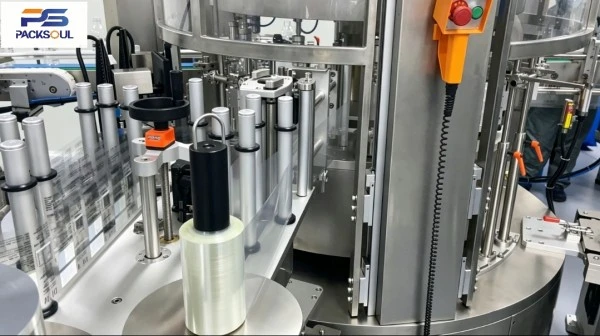

Le système de tension d'étiquette amélioré permet une alimentation en étiquettes fluide et stable, contribuant ainsi à réduire les cassures et le désalignement des étiquettes.
L’alimentation en étiquettes servocommandée garantit une application précise et cohérente des étiquettes. Le réglage facile des paramètres simplifie le fonctionnement.
Les composants clés sont fabriqués en interne, avec des pièces de rechange facilement disponibles pour un entretien pratique et un service rapide.
Les composants usinés avec précision et une conception fermée offrent un fonctionnement stable et une bonne protection contre la poussière et l'humidité.
La machine surveille le débit des bouteilles, ajuste automatiquement la vitesse et s'arrête en cas de bourrage des bouteilles. Le capot de sécurité arrête la machine lorsqu'il est ouvert.
| Élément de paramètre | Valeur de spécification |
| Modèle | PSR‑B120 |
| Vitesse d'étiquetage | 12000 BPH (bouteilles par heure) |
| Diamètre du conteneur | 30 à 100 mm (en fonction du diamètre du fond de la bouteille, personnalisation disponible pour les plus grandes tailles) |
| Hauteur du conteneur | 100 à 400 mm |
| Hauteur maximale de l'étiquette | 200 millimètres |
| Largeur maximale de l'étiquette | 300 millimètres |
| Dimension du rouleau d'étiquettes | Intérieur : Φ76,2 mm, extérieur : Φ400 mm |
| Taille de la machine entière | L4000 × L2500 × H2000 mm |
| Hauteur de la table de travail | 1000 ± 50 mm (peut être personnalisé) |

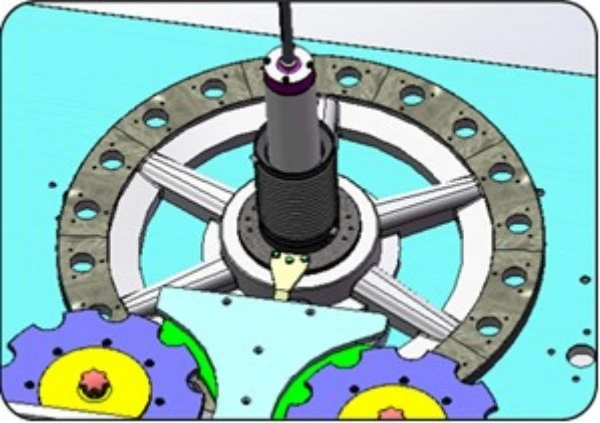

La machine d'étiquetage auto-adhésive rotative pour bouteilles rondes PACKSOUL utilise un système de positionnement à roue étoilée rotative et une alimentation d'étiquettes servocommandée pour l'étiquetage automatique.
Les bouteilles sont uniformément séparées et transférées vers la table rotative. Les porte-bouteilles tournent selon des paramètres prédéfinis, tandis que le système de positionnement détecte le point d'étiquetage requis et contrôle avec précision l'angle de la bouteille. La station d'étiquetage servo applique l'étiquette et le rouleau-brosse la lisse sur la surface de la bouteille. Les bouteilles finies sont ensuite automatiquement vidées, complétant ainsi l'ensemble du processus d'étiquetage.
L'étiqueteuse auto-adhésive rotative pour bouteilles rondes convient à l'étiquetage de bouteilles rondes à grand volume dans plusieurs secteurs.
Boissons : bouteilles de lait, bouteilles de jus, bouteilles d'eau minérale et bouteilles de thé
Soins personnels : bouteilles de shampoing, bouteilles d'huiles essentielles et bouteilles de parfum
Produits pharmaceutiques et soins de santé : flacons de liquides oraux et flacons de compléments alimentaires
Chimique : Flacons de réactifs et petits conteneurs de produits chimiques industriels
Convient aux lignes de production continue à grande vitesse. Des solutions personnalisées sont disponibles pour les formes de bouteilles spéciales
Nettoyez quotidiennement la chaîne du convoyeur, la roue en étoile, la tête d'étiquetage et les capteurs photoélectriques. Enlevez les résidus d'étiquettes et la poussière.
Vérifiez régulièrement les servomoteurs et les servomoteurs, et calibrez la précision de la position de l'étiquetage si nécessaire.
Dans les environnements humides, déshumidifiez régulièrement l’armoire de commande électrique pour protéger les composants électriques.
N'utilisez pas d'eau à haute pression pour nettoyer l'armoire électrique ou les servomoteurs afin d'éviter les dégâts d'eau et les courts-circuits.
Pour un arrêt à long terme, relâchez la tension du rouleau d'étiquettes pour empêcher l'adhésif de coller aux rouleaux et aux arbres.
Vérifiez régulièrement le couvercle de sécurité et le verrouillage de la porte pour garantir un fonctionnement correct et fiable.

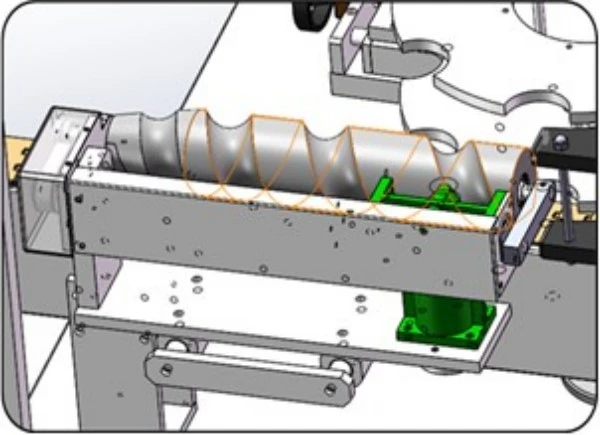

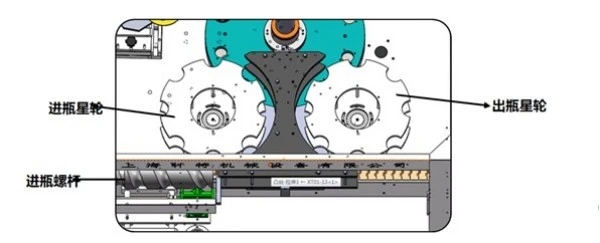

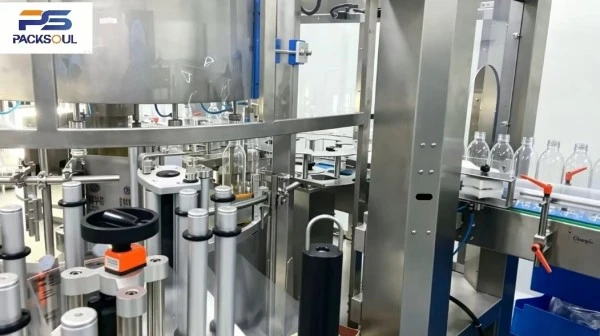

Les bouteilles sont acheminées vers la machine selon un flux ordonné. La vis d'alimentation sépare les bouteilles rapprochées à intervalles égaux.
La roue étoilée d'alimentation transfère en douceur les bouteilles vers la table rotative.
Le porte-bouteille sécurise la bouteille pendant que le servomoteur est prêt à être positionné.
Le système de positionnement détecte le point de référence de la bouteille et envoie la commande de rotation.
Le porte-bouteille servocommandé fait pivoter la bouteille selon l'angle d'étiquetage prédéfini.
La station d'étiquetage servo distribue l'étiquette et le mécanisme de brosse la presse fermement sur la surface de la bouteille.
Les bouteilles finies sont transférées via la roue en étoile de décharge et passent au processus de production suivant.
| Non. | Nom du composant | Marque |
| 1 | IHM | Schneider (France) |
| 2 | Servomoteur | Schneider (France) |
| 3 | Servomoteur | Schneider (France) |
| 4 | Moteur principal | Schneider (France) |
| 5 | Moteur de convoyeur | TRANSTECNO(Italie) |
| 6 | API | Schneider (France) |
| 7 | Variateur de fréquence | Schneider (France) |
| 8 | Variateur de fréquence | Schneider (France) |
| 9 | Capteur d'étiquette transparente | LEUZE (Allemagne) |
| 10 | Capteur de détection d'objets (type photoélectrique réfléchissant) | MALADE (Allemagne) |
| 11 | Capteur photoélectrique de détection (type réfléchissant) | MALADE (Allemagne) |
| 12 | Interrupteur de proximité | MALADE (Allemagne) |
| 13 | Alimentation à découpage | MW (Taïwan, Chine) |
| 14 | Inverseur universel | MOELLER (Allemagne) |
| 15 | Interrupteur d'arrêt d'urgence | Schneider (France) |
| 16 | Disjoncteur de fuite à la terre | Schneider (France) |
| 17 | Disjoncteur miniature | Schneider (France) |
| 18 | Contacteur CA | Schneider (France) |
| 19 | Encodeur rotatif | Nemicon (Japon) |
| 20 | Bague collectrice électrique | Capteur |
| 21 | Manomètre | Panasonic (Japon) |
| 22 | Caméra de vision | Hikvision |

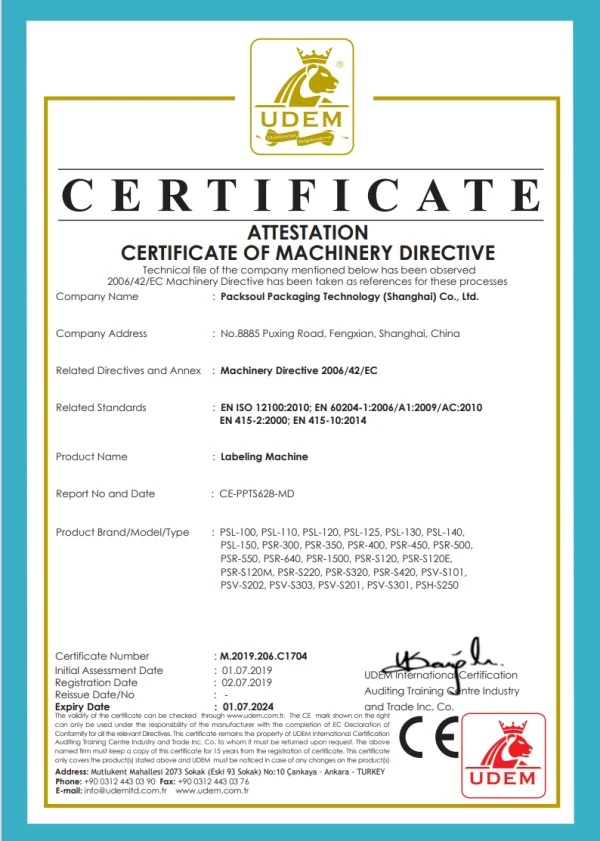

Tous les composants électriques sont conformes aux exigences de la certification CE.
L'usinage de précision CNC est utilisé dans toute la machine, avec un contrôle strict des tolérances pour un fonctionnement fiable et silencieux pendant une production à grande vitesse à long terme.

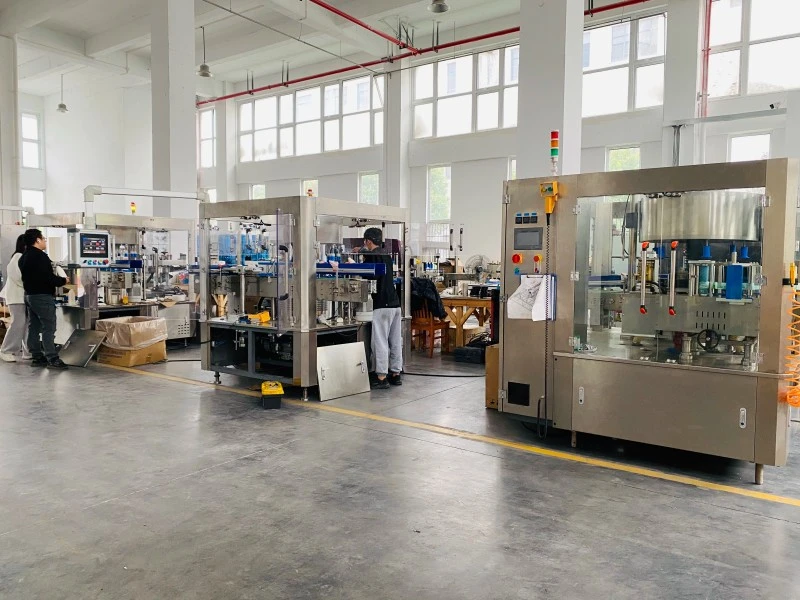

Chaque machine est soumise à des tests continus de vieillissement à vide avant expédition, avec une précision d'étiquetage, une synchronisation des servos, un arrêt de sécurité et des fonctions d'alarme entièrement inspectées.
La machine présente une conception fermée, résistante à la poussière et à la corrosion avec un corps principal en acier inoxydable 304 pour une durabilité à long terme.

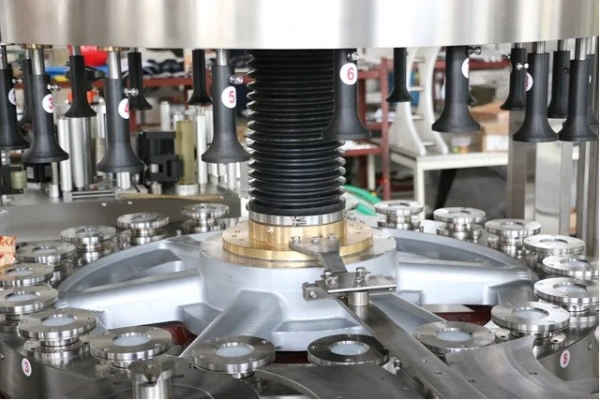

Contrairement aux étiqueteuses rotatives standard dotées d'un seul arbre principal, l'étiqueteuse rotative auto-adhésive PACKSOUL utilise 12 porte-bouteilles à servomoteurs indépendants avec commande électronique programmable par came. Chaque station peut être ajustée séparément pour un positionnement précis, même pour les bouteilles rondes complexes.
Fonctionnement fluide et stable à grande vitesse. Les étiquettes longues peuvent également être appliquées uniformément.
Les composants clés sont fabriqués en interne et conservés en stock pour une livraison, une maintenance et une assistance en matière de pièces de rechange plus rapides.
Les pièces de rechange sans outils accélèrent les changements de taille de bouteille et réduisent les temps d'arrêt de production.
La machine s'arrête automatiquement en cas de bourrage de bouteilles ou d'ouverture de porte de sécurité, réduisant ainsi les dommages à la machine et le gaspillage de matériaux.
La conception fermée permet un fonctionnement fiable à long terme dans les environnements humides de production alimentaire et de soins personnels.

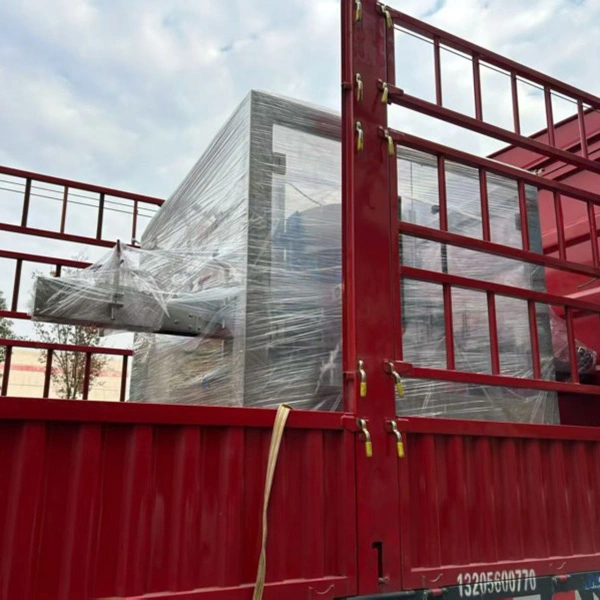

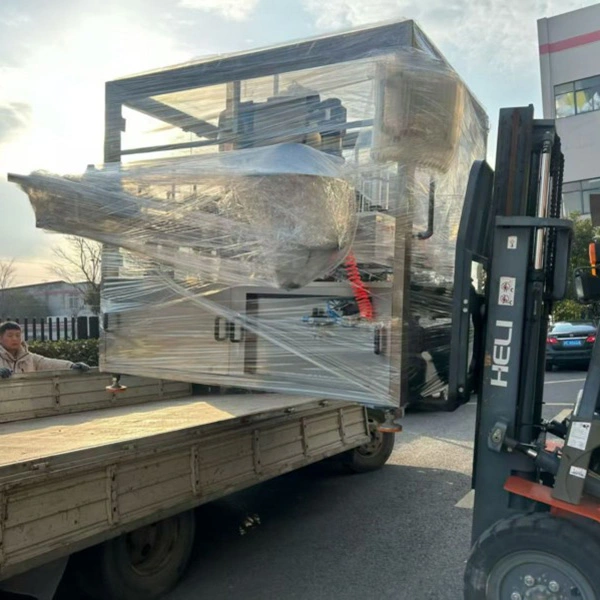

1. Caisse en bois sans fumigation avec protection imperméable, antichoc et résistante à l'humidité pour le transport maritime et aérien.
2. Les principales pièces mobiles sont renforcées pour éviter tout déplacement pendant le transport.
3. La liste de colisage, le rapport d'inspection, le certificat de conformité et les documents douaniers d'exportation sont fournis.
4. Les conditions commerciales FOB, CIF et DDP sont disponibles.

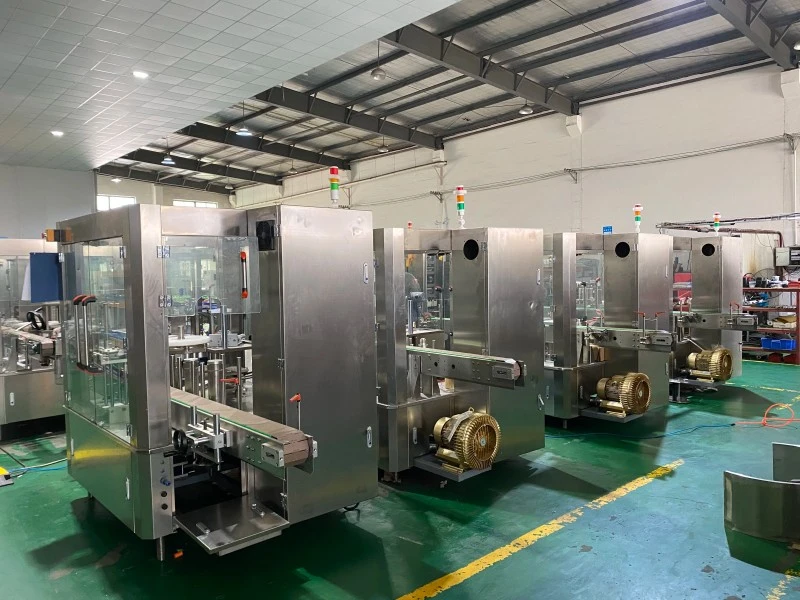

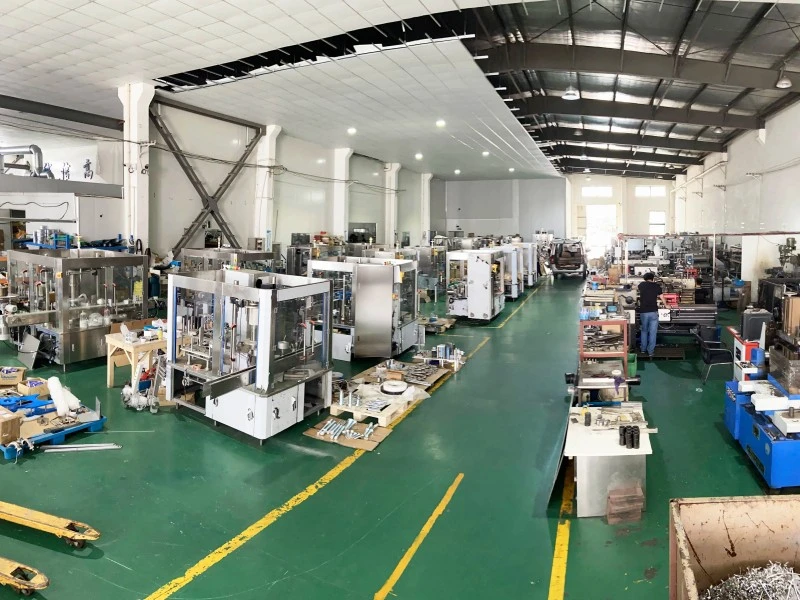

PackSoul se concentre sur le développement et la fabrication d'étiqueteuses rotatives à grande vitesse. Nos machines d'étiquetage auto-adhésives rotatives pour bouteilles rondes sont fournies aux clients de différents marchés étrangers, notamment en Europe, en Asie du Sud-Est, au Moyen-Orient, en Amérique du Sud et en Afrique.
Grâce à nos capacités internes de R&D, d’usinage et de test de machines, nous fournissons une fabrication intégrée et un support technique. Notre équipement est utilisé dans les applications de boissons, de soins personnels et pharmaceutiques, avec une expérience dans les projets de lignes d'étiquetage complètes pour les clients étrangers.
Des ingénieurs peuvent être chargés d'installer et de mettre en service la machine sur le site du client, y compris différentes tailles de bouteilles. Pour les lignes de remplissage complètes, nous pouvons également vous aider à l’intégration et à la mise en service de la ligne. L'horaire peut être aménagé en fonction des conditions du site du client.
La formation sur site couvre le fonctionnement de la machine, le changement de bouteille, le réglage des paramètres, le dépannage de base et la maintenance quotidienne. Des manuels d'utilisation sont également fournis.
La machine est accompagnée d'une garantie d'un an après acceptation. Les défauts d'origine non humaine pendant la période de garantie sont réparés gratuitement. Après la garantie, la maintenance à vie est assurée et seul le coût des pièces de rechange est facturé.
Une assistance vidéo à distance est fournie pour le dépannage. Pour les problèmes majeurs, un ingénieur peut être organisé pour un service sur site dans les 24 heures. Les pièces de rechange courantes sont conservées en stock et normalement expédiées dans les 3 jours ouvrables après confirmation de commande, hors jours fériés.
Les dossiers de service sont conservés et notre équipe technique suit régulièrement le fonctionnement de la machine pour fournir une assistance rapide en cas de problèmes de maintenance et de production.
R : Il est principalement conçu pour le positionnement et l’étiquetage précis des bouteilles rondes. Il peut également gérer certains conteneurs carrés ordinaires. Des solutions personnalisées sont disponibles pour les bouteilles de forme spéciale.
R : Oui. La vitesse peut être ajustée en continu pour correspondre à la vitesse de production de la ligne de production complète.
R : Non. Les pièces de changement de clé sont rapides à retirer et la plupart des points de réglage peuvent être réglés sans outils, ce qui rend les changements rapides et faciles.
R : Chaque porte-bouteille a une courbe de rotation programmable indépendamment, offrant une plus grande précision de positionnement pour les étiquettes longues et les applications d'étiquetage spéciales.
R : Oui. La machine présente une conception résistante à l'eau, à la poussière et à la corrosion et peut fonctionner de manière fiable dans des environnements humides. Un entretien régulier et une déshumidification de l’armoire électrique sont recommandés.
R : Oui. Des ingénieurs expérimentés peuvent être envoyés à l’étranger pour l’installation, la mise en service et la formation des opérateurs sur site.
