Nous proposons une gamme complète d'étiqueteuses rotatives et linéaires, y compris des modèles OPP thermofusibles à 12/16/24 stations et des variantes d'autocollants adhésifs à 4/6/8/12/16/24 stations, conçues pour les applications de boissons, cosmétiques, pharmaceutiques et chimiques quotidiennes.

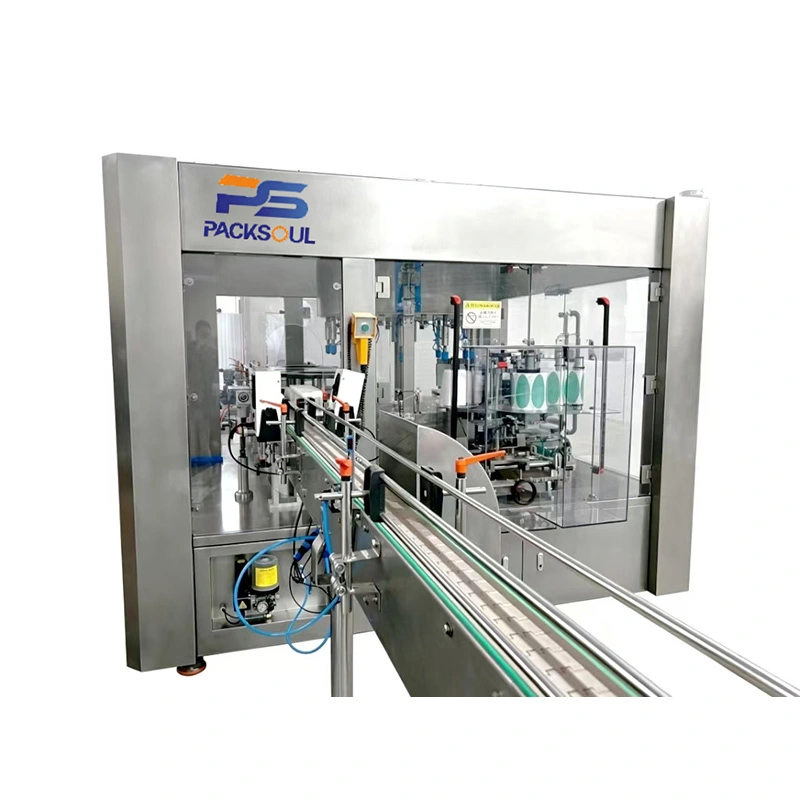

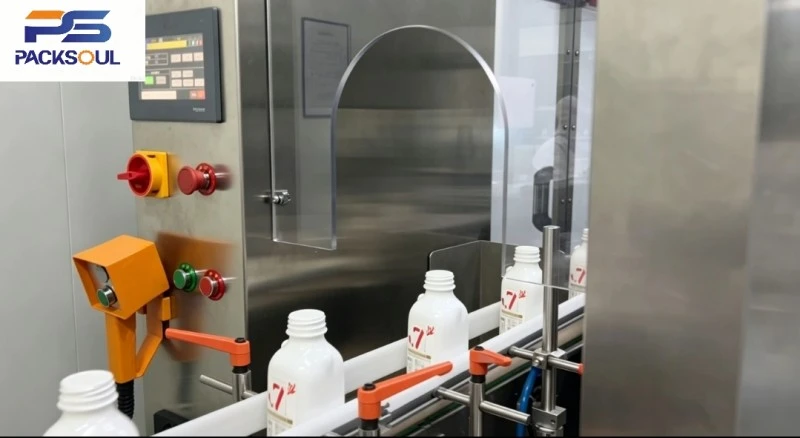

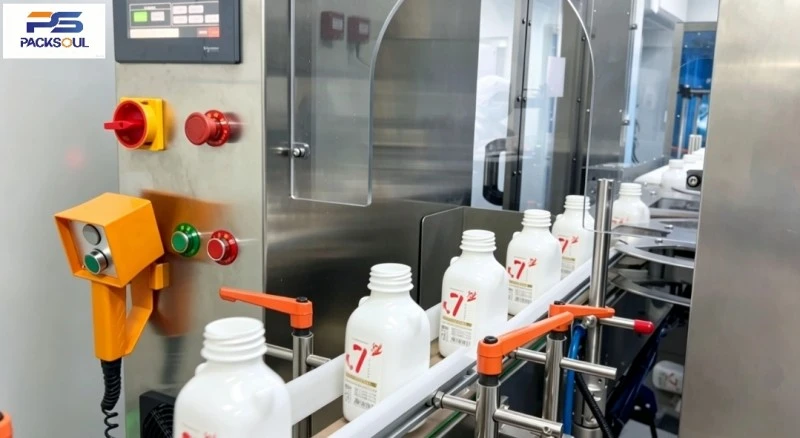

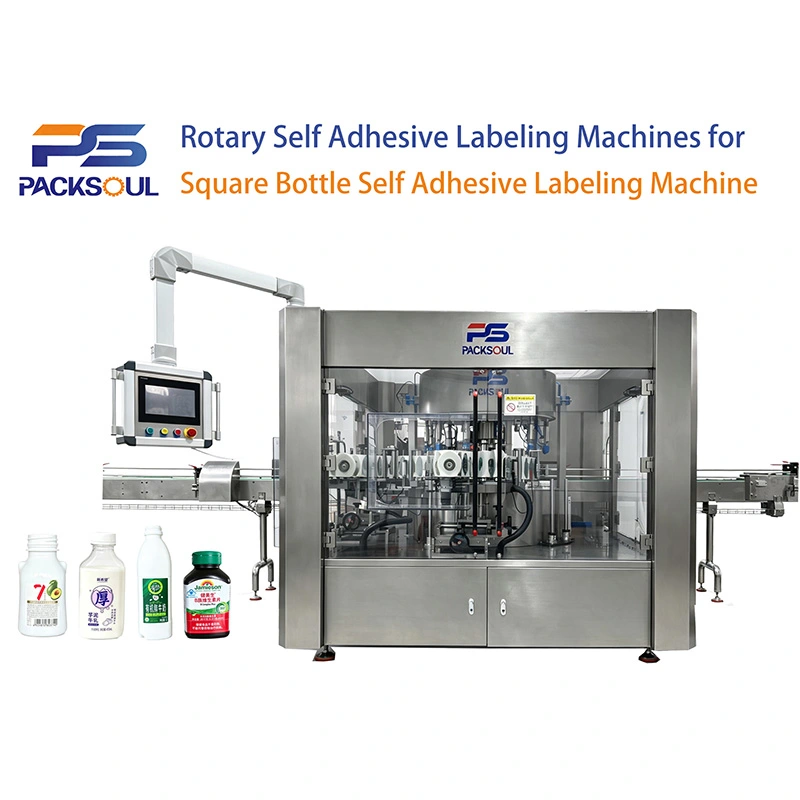

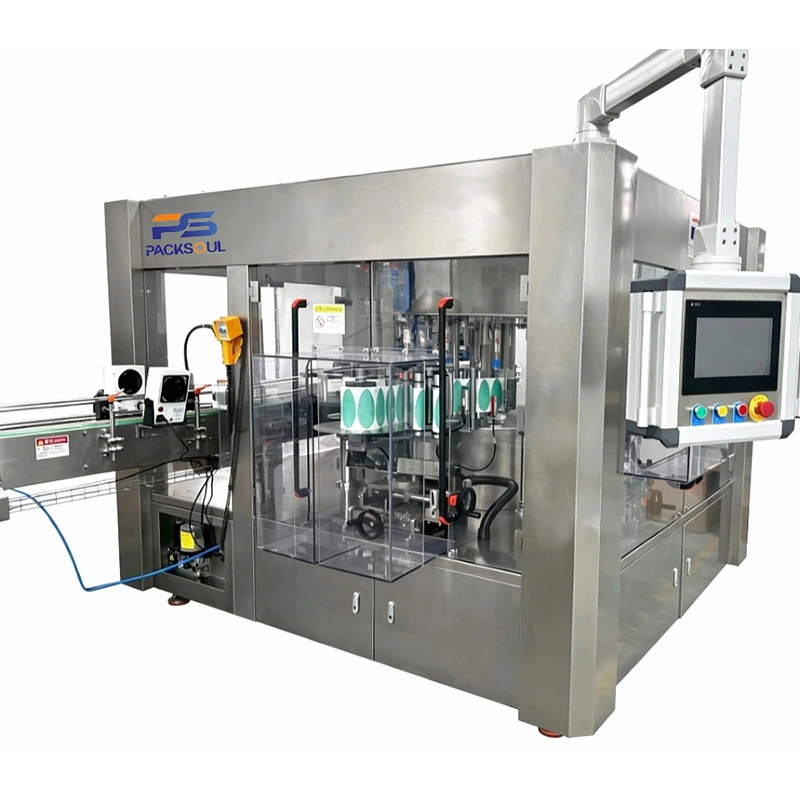

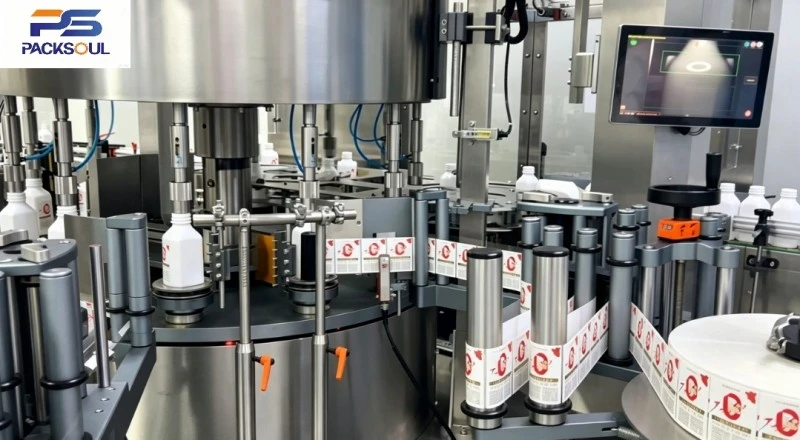

L'étiqueteuse auto-adhésive pour bouteilles carrées est une étiqueteuse automatique à grande vitesse conçue pour les contenants carrés, rectangulaires et carrés plats. Il prend en charge l'étiquetage des coins sur un seul côté, deux côtés et plusieurs côtés.

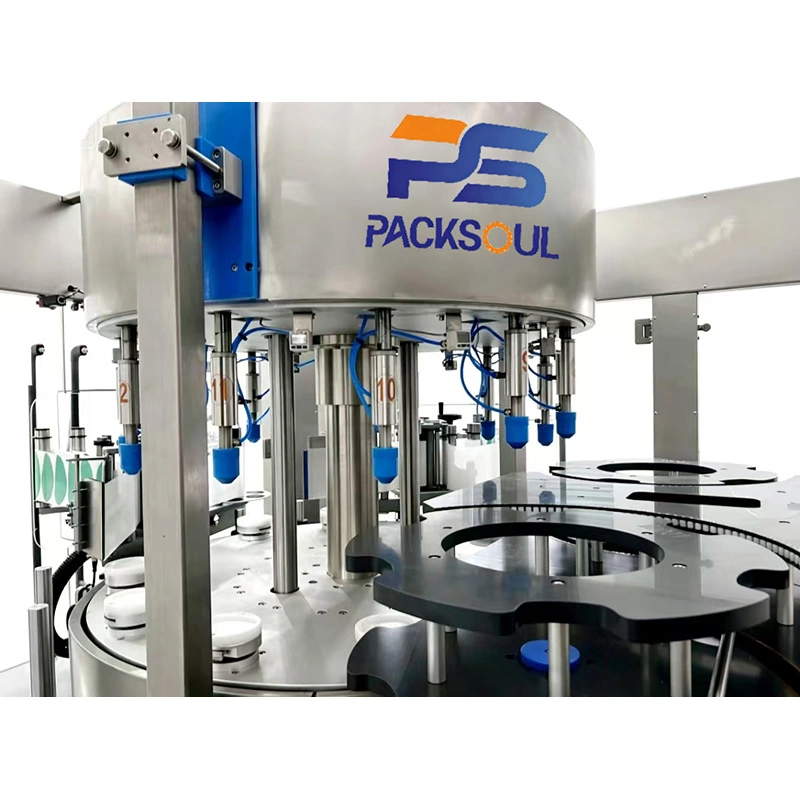

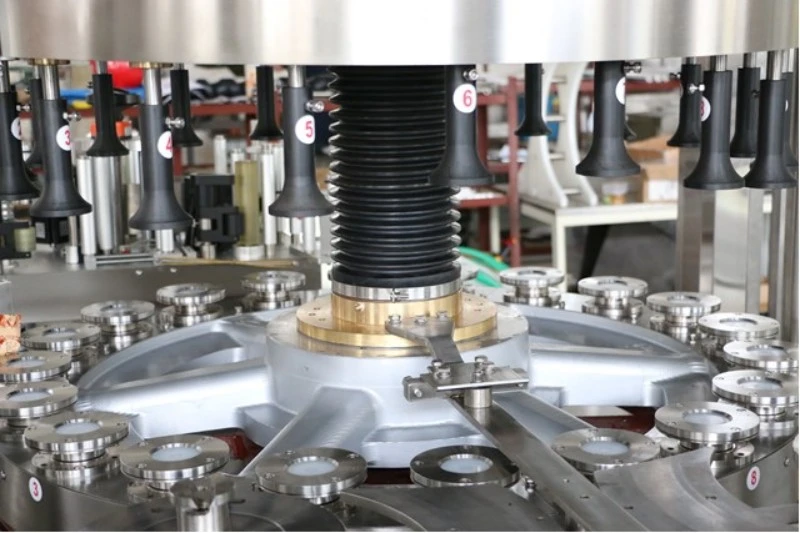

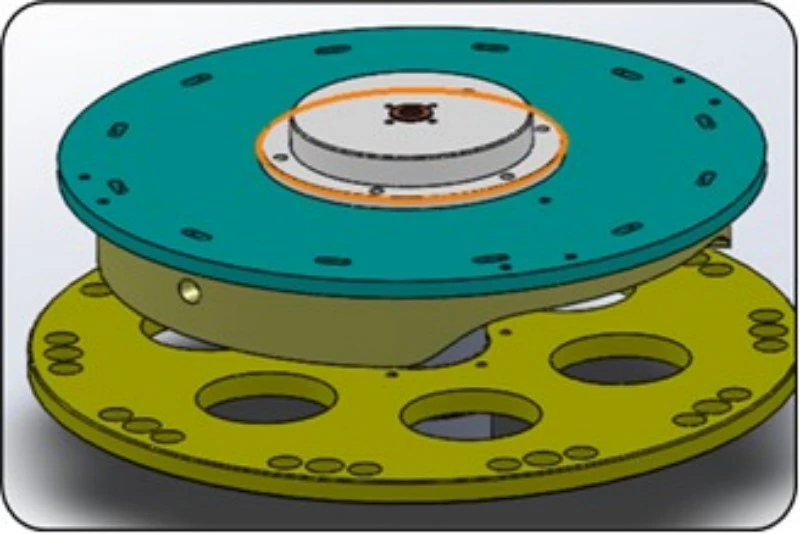

La machine se compose d'une base, d'un système de convoyeur, d'une table rotative, de deux stations d'étiquetage, de dispositifs de positionnement servo et d'un système de commande électrique. Une séparation par roue en étoile de haute précision et 12 servomoteurs indépendants positionnent solidement chaque bouteille, garantissant un étiquetage précis sur les coins et les surfaces latérales.
La machine peut fonctionner indépendamment ou s'intégrer à des lignes de remplissage et de bouchage pour une production en grand volume.
Chaque station utilise un dispositif servomoteur indépendant pour un positionnement stable des bouteilles et un fonctionnement fluide et silencieux à grande vitesse.
Prend en charge un étiquetage précis sur les côtés et les coins des bouteilles. Des dispositifs spéciaux aident à garder les longues étiquettes plates et sans plis.
La tête d'étiquetage prend en charge le réglage multidirectionnel. Le réglage sans outil rend le changement de bouteille rapide et facile.
Le système d'alimentation en étiquettes amélioré offre une tension stable et une application fluide des étiquettes, réduisant ainsi les bulles et les plis.
L'alimentation en étiquettes servocommandée garantit une distribution d'étiquettes précise et stable. Un contrôle automatique simple rend l'opération facile.
Les principaux composants de la machine sont développés et fabriqués en interne. Les pièces de rechange sont facilement disponibles pour un entretien facile.
Les pièces usinées CNC et une structure étanche à la poussière et à l'eau garantissent un fonctionnement stable dans des environnements de production humides.
Le système surveille le débit des bouteilles et détecte les bourrages de bouteilles. La machine s'arrête automatiquement lorsque des conditions anormales se produisent ou lorsque la porte de sécurité est ouverte.
| Modèle | PSR‑B120 |
| Vitesse d'étiquetage | 12 000 BPH (bouteilles par heure) |
| Diamètre du conteneur | 30 à 100 mm (basé sur le diamètre du fond de la bouteille ; personnalisation requise pour les tailles plus grandes) |
| Hauteur du conteneur | 100 à 400 mm |
| Hauteur maximale de l'étiquette | 200 millimètres |
| Largeur maximale de l'étiquette | 300 millimètres |
| Taille du rouleau d'étiquettes | Diamètre intérieur : Φ76,2 mm ; Diamètre extérieur : Φ400 mm |
| Dimensions hors tout de la machine | 4 000 L × 2 500 W × 2 000 H mm |
| Hauteur de la table de travail | 1000 ± 50 mm (personnalisable) |
L'étiqueteuse auto-adhésive pour bouteilles carrées PACKSOUL utilise un système de positionnement à roue étoilée rotative et une alimentation en étiquettes asservie. Les bouteilles sont séparées et introduites dans la station rotative de manière ordonnée. Les servomoteurs maintiennent et positionnent chaque bouteille en toute sécurité, tandis que les 12 servomoteurs indépendants ajustent l'angle de la bouteille en fonction du programme prédéfini.
Le système de positionnement détecte la position de la bouteille et contrôle le système d'asservissement pour un réglage précis de l'angle. La station d'étiquetage servocommandée alimente les étiquettes, tandis que la brosse d'étiquetage des coins lisse les étiquettes sur les côtés et les coins. Après étiquetage, les bouteilles sont évacuées par la roue étoilée. L'ensemble du processus s'exécute automatiquement.
Cette étiqueteuse auto-adhésive pour bouteilles carrées convient à l'étiquetage de gros volumes de récipients carrés et rectangulaires dans diverses industries.
Industrie des boissons : bouteilles de jus carrées, bouteilles d'assaisonnement et bouteilles de boissons au thé.
Industrie des soins personnels : bouteilles de shampoing carrées, bouteilles de gel douche carrées plates et contenants de parfum.
Produits pharmaceutiques et de santé : flacons carrés de liquide oral et flacons de produits de santé.
Industrie chimique : conteneurs de réactifs carrés et petits fûts de produits chimiques.
La machine convient aux lignes de production continue à grande vitesse. Des solutions personnalisées sont disponibles pour les formes de bouteilles spéciales.
Nettoyez quotidiennement la chaîne du convoyeur, les roues étoilées, la tête d'étiquetage et les capteurs photoélectriques. Enlevez les résidus d'étiquettes et la poussière.
Vérifiez régulièrement les servomoteurs et les servovariateurs. Ajustez les fixations des bouteilles et la position de l'étiquetage si nécessaire.
Dans les ateliers humides, déshumidifiez régulièrement l'armoire électrique.
Ne lavez pas l'armoire électrique ou les servomoteurs directement avec un pistolet à eau haute pression.
Pour un arrêt à long terme, relâchez la tension du rouleau d'étiquettes et la pression du support de bouteille pour éviter la déformation et l'accumulation d'adhésif.
Vérifiez régulièrement les protections de sécurité, les verrouillages de sécurité des portes et le système d'ouverture et de fermeture des luminaires.

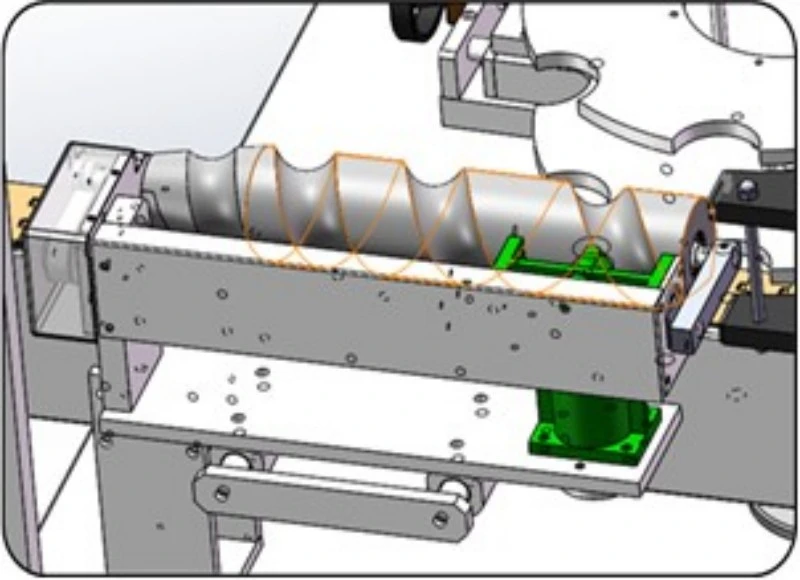

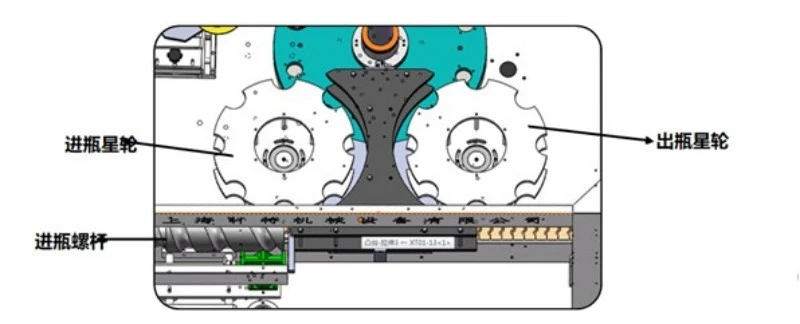

Les bouteilles carrées sont alimentées par le convoyeur et la vis d'alimentation les sépare uniformément.

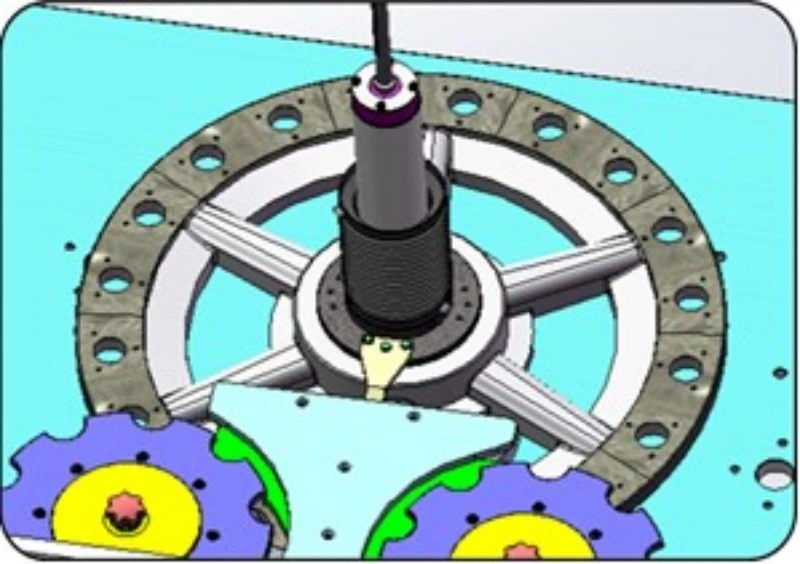

La roue étoilée d'alimentation transfère les bouteilles en douceur vers la station rotative.

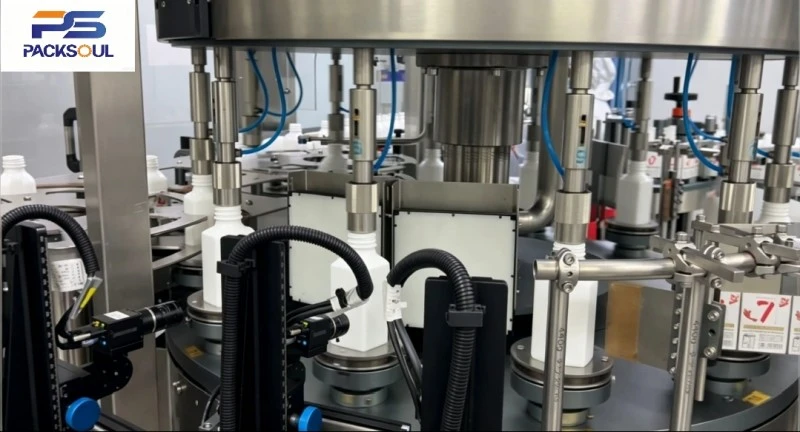

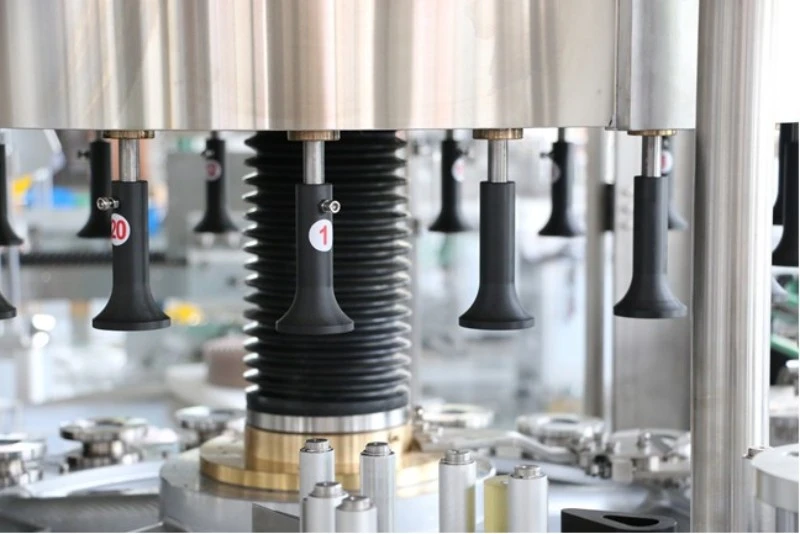

Le servomoteur ferme et maintient la bouteille de tous les côtés, corrigeant ainsi l'angle de la bouteille.
Le système de positionnement servo détecte la position de la bouteille et ajuste l'angle.
Le servomoteur tourne la bouteille dans la position d'étiquetage prédéfinie et la verrouille en place.
La station d'étiquetage servo entraîne l'étiquette et la brosse d'angle la presse fermement sur les côtés et les coins.
Les bouteilles étiquetées sont déchargées par la roue étoilée de sortie et passent au processus suivant.
| Non. | Nom du composant | Marque |
| 1 | IHM | Schneider (France) |
| 2 | Servomoteur | Schneider (France) |
| 3 | Servomoteur | Schneider (France) |
| 4 | Moteur principal | Schneider (France) |
| 5 | Moteur de convoyeur | Transky (Italie) |
| 6 | API | Schneider (France) |
| 7 | Variateur de fréquence | Schneider (France) |
| 8 | Variateur de fréquence | Schneider (France) |
| 9 | Capteur d'étiquette transparente | LEUZE (Allemagne) |
| 10 | Capteur de détection d'objets (type photoélectrique réfléchissant) | MALADE (Allemagne) |
| 11 | Capteur photoélectrique de détection (type réfléchissant) | MALADE (Allemagne) |
| 12 | Interrupteur de proximité | MALADE (Allemagne) |
| 13 | Alimentation à découpage | MW (Taïwan, Chine) |
| 14 | Inverseur universel | MOELLER (Allemagne) |
| 15 | Interrupteur d'arrêt d'urgence | Schneider (France) |
| 16 | Disjoncteur de fuite à la terre | Schneider (France) |
| 17 | Disjoncteur miniature | Schneider (France) |
| 18 | Contacteur CA | Schneider (France) |
| 19 | Encodeur rotatif | Nemicon (Japon) |
| 20 | Bague collectrice électrique | Capteur |
| 21 | Manomètre | Panasonic (Japon) |

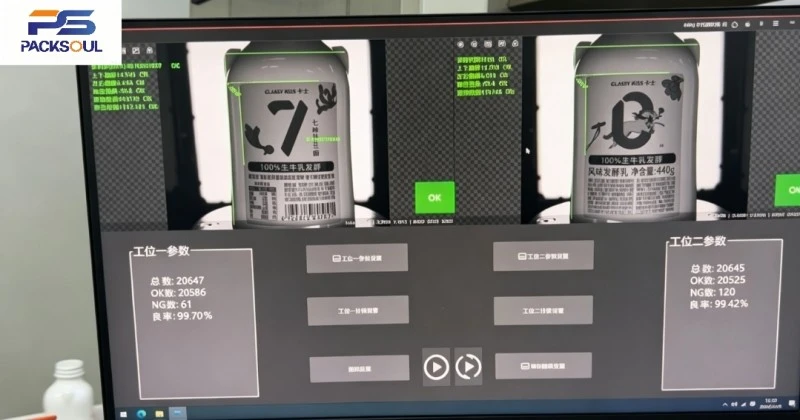

| 22 | Caméra de vision | Hikvision |
1. Tous les composants électriques répondent aux normes CE.
2. La machine est usinée avec précision CNC avec un contrôle de tolérance strict pour un fonctionnement stable et silencieux. L'étiqueteuse de bouteilles carrées est spécialement testée pour le maintien des bouteilles et l'étiquetage des coins.
3. Chaque machine est soumise à des tests continus à vide avant expédition, y compris la précision de l'étiquetage, le fonctionnement du servo et les fonctions d'arrêt de sécurité.
4. La machine présente une conception fermée anti-poussière et résistante à la corrosion avec un corps en acier inoxydable 304 pour une durée de vie plus longue.
La plupart des étiqueteuses rotatives sont conçues pour les bouteilles rondes et peuvent présenter des problèmes tels que le mouvement des bouteilles, des plis d'étiquettes dans les coins et des erreurs de positionnement lorsqu'elles sont utilisées pour des bouteilles carrées. L'étiqueteuse auto-adhésive pour bouteilles carrées PACKSOUL est spécialement conçue pour les bouteilles carrées. Chaque station dispose d'un servomoteur indépendant et d'une came électronique programmable, avec des paramètres réglables pour un étiquetage précis des deux côtés et des coins.
12 servomoteurs indépendants maintiennent les bouteilles carrées stables pendant le fonctionnement à grande vitesse et garantissent un étiquetage fluide dans les coins.
Toutes les tôles et pièces usinées sont produites en interne. Les pièces de rechange sont conservées en stock pour un approvisionnement et un service rapides.
Les fixations modulaires à changement rapide permettent un changement facile des bouteilles sans outils, réduisant ainsi les temps d'arrêt de production.
Le système de verrouillage de sécurité arrête automatiquement la machine en cas de bourrage de bouteilles ou d'ouverture de porte, réduisant ainsi les dommages au produit et à la machine.
La conception étanche à la poussière et à l’eau permet un fonctionnement stable dans les environnements humides de production alimentaire et de soins personnels.

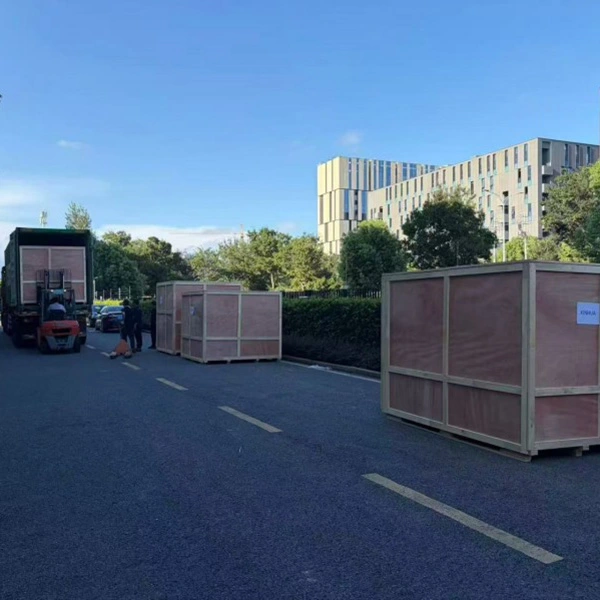

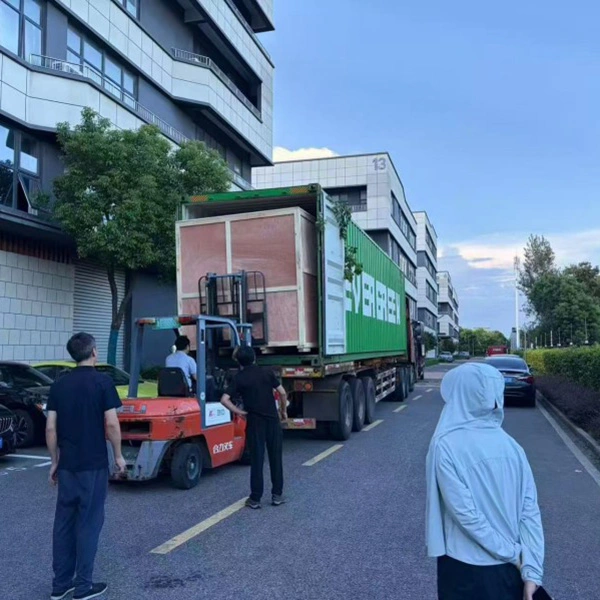

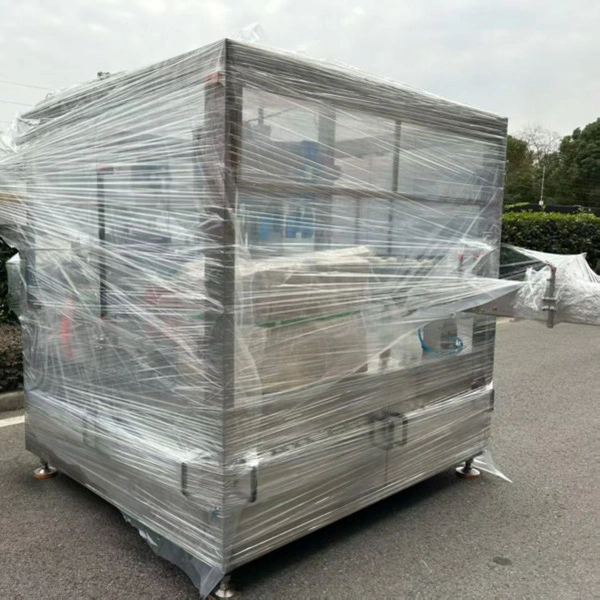

Des caisses en bois sans fumigation de qualité export sont utilisées pour le transport maritime et aérien longue distance en toute sécurité, avec une protection contre les chocs et l'humidité.
Les principales pièces mobiles sont renforcées séparément pour éviter tout déplacement pendant le transport.
Les listes de colisage, les rapports d’inspection, les certificats de conformité et les documents douaniers d’exportation sont fournis avec l’envoi.
Les termes FOB, CIF et DDP sont disponibles.
Les ingénieurs peuvent assurer l'installation sur site et ajuster la machine en fonction d'échantillons réels de bouteilles carrées. L’intégration et la mise en service complètes de la ligne de production sont également disponibles.
La formation sur site couvre le fonctionnement de la machine, le changement de bouteille, le réglage des paramètres, le dépannage de base et la maintenance quotidienne. Des manuels, des photos et des vidéos sont fournis.
La machine est accompagnée d'une garantie d'un an. Une réparation gratuite est fournie pour les pannes non causées par l'homme pendant la période de garantie. Une maintenance à vie est disponible après la garantie, les pièces étant facturées séparément.
Une assistance vidéo à distance est disponible pour le dépannage. Des ingénieurs peuvent être sollicités pour une assistance sur site pour des problèmes complexes. Les pièces de rechange courantes sont conservées en stock et normalement expédiées dans les 3 jours ouvrables suivant la confirmation de la commande.
Les dossiers de service sont conservés et nos techniciens suivent régulièrement le fonctionnement des machines et fournissent une assistance à la production et à la maintenance.
PackSoul possède une vaste expérience dans les équipements d'étiquetage rotatifs pour la production industrielle. Nos étiqueteuses de bouteilles carrées sont utilisées sur les marchés étrangers en Europe, en Asie du Sud-Est, au Moyen-Orient, en Amérique du Sud et en Afrique.

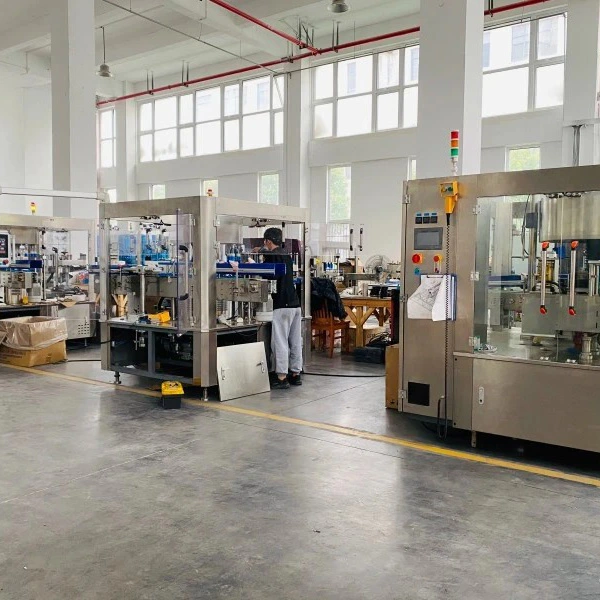

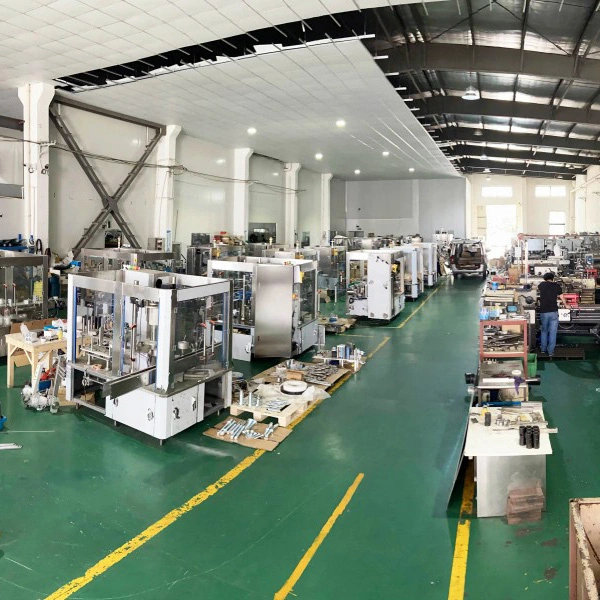

Nos installations couvrent la R&D, l'usinage de précision et les tests de machines, soutenues par une équipe de production et de service intégrée. Nous avons réalisé des projets d'étiquetage pour les applications d'assaisonnement, de soins personnels et pharmaceutiques, ainsi que des lignes de production automatisées pour des clients étrangers.
R : Oui. Il prend en charge l'étiquetage sur un seul côté, sur deux côtés et en coin pour les conteneurs carrés et rectangulaires. Les bouteilles plates peuvent être manipulées en changeant le module de fixation. Des solutions personnalisées sont disponibles pour les formes de bouteilles spéciales.
R : Oui. La vitesse peut être ajustée en continu pour s'adapter à la ligne de production.
R : Oui. Les modules de luminaires sont rapides à changer et la plupart des réglages se font sans outil.
R : Chaque station peut définir indépendamment la force de maintien et l’angle. Cela maintient les bouteilles stables à grande vitesse et améliore la précision de l’étiquetage des coins.
R : Oui. La machine est conçue pour être étanche à l'eau, à la poussière et à la corrosion pour les environnements humides.
R : Oui. Des ingénieurs expérimentés peuvent être envoyés à l’étranger pour l’installation, la mise en service et la formation des opérateurs.
